Przecięcie obiektem otwartym
Kategoria:Paski narzędzi
Pasek Obliczenia
Powiązania Przecięcie warstw

Przecięcie obiektem otwartym — użycie narzędzia wymaga wcześniejszego zaznaczenia obiektu otwartego, który będzie rozcinał obiekty.

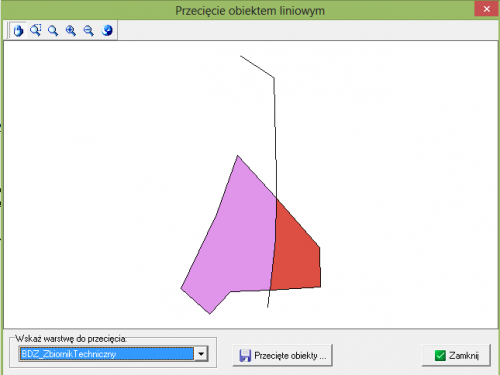

Najodpowiedniejszy sposób zaznaczania, to wciśnięcie z przytrzymaniem klawisza <Ctrl> i zaznaczenie najpierw obiektu rozcinanego (powierzchniowego np. działki lub otwartego np. osi przewodu), a potem obiektu tnącego otwartego. Po kliknięciu na przycisk narzędzia wszystkie przecinane i przecinające obiekty zostają wyświetlone w osobnym oknie podglądu, w którym można ocenić, jakie obiekty wynikowe powstają w wyniku operacji. Nowe obiekty zostają zapisane na wskazanej warstwie C-Geo lub wyeksportowane do formatu shp. Podział jest wykonywany ze skopiowaniem atrybutów dzielonego obiektu do nowopowstałych obiektów. Jest to przydatne np. gdy przewód powinien być podzielony na więcej części, które mają mieć atrybuty obiektu oryginalnego.


Atrybuty opisowe obiektu są dziedziczone po atrybutach obiektu dzielonego:
