Dziennik kątów i boków
| Dziennik kątów i boków | |
|---|---|
| Kategorie | Moduły obliczeniowe |
| Rozszerzenie dla pliku | .dzi |
| Ścieżka w programie | Obliczenia -> Dziennik kątów i boków |
| Powiązania | Tachimetria |
Dziennik kątów i boków - moduł wspomaga obliczenia kątów i boków wraz z odchyłkami w przypadku pomiaru z obserwacjami nadliczbowymi. Pozwala na stworzenie dziennika pomiarowo -obliczeniowego kątów i boków przeznaczonego do operatu.
Opcje dostępne w module:
- Pomiar kątów — zakładka pozwalająca na obliczenie kąta i odchyłki kątowej z pomierzonych kierunków w dwóch położeniach lunety;
- Pomiar boków — zakładka pozwalająca na obliczenie długości zredukowanych i przewyższeń z pomierzonych kątów pionowych i odległości przestrzennych.
- Pomiar metodą kierunkową — zakładka pozwalająca na obliczenie kątów na podstawie kierunków zmierzonych w maksymalnie trzech seriach.
- Stwórz dziennik z zadań tachimetrycznych — dziennik kątów można generować na podstawie danych zapisanych w zadaniach tachimetrycznych. Do obliczeń wykorzystane są obserwacje do punktów oznaczonych dla stanowiska tachimetrycznego jako nawiązanie.
- Transmisja z Psion XP/LZ — do modułu można przetransmitować dzienniki kątów i boków bezpośrednio z rejestratora polowego danych.
- Zapisz do bazy — przesłanie obserwacji do bazy zawierającej obserwacje z różnych stanowisk, dostępnej w menu Narzędzia > Baza obserwacji.
Przykład:

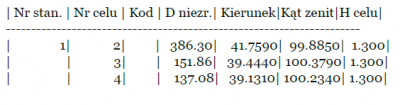

Stanowisko tachimetryczne zapisane w wybranym projekcie jako zadanie w tachimetrii:
W przykładzie punktami nawiązania są punkty 2,3,4. Po wciśnięciu Stwórz dziennik z zadań tachimetrycznych pojawia się okienko, w którym wyświetlana jest lista wszystkich stanowisk w danym projekcie. Korzystając z przycisku „>” — jedno lub „»” — wszystkie, wybieramy te stanowiska, z których mają być wyciągane obserwacje. W naszym przykładzie chcemy wybrać obserwacje ze stanowiska nr 1. Po wciśnięciu przycisku <OK> tworzone jest zadanie o podanej przez użytkownika nazwie.

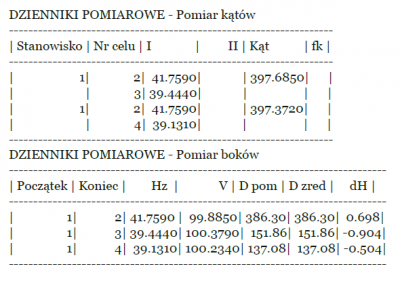

Po wykonaniu opcji wczytaj zadanie w dzienniku wyświetlane są obserwacje. Po wykonaniu obliczeń można sporządzić raport, który w naszym przypadku będzie wyglądał w sposób następujący:
