Porównywanie współrzędnych

Porównywanie współrzędnych
Kategorie	Moduły obliczeniowe
Rozszerzenie dla pliku	.pwsp
Ścieżka w programie	Obliczenia -> Porównywanie współrzędnych
Powiązania	Kontrola punktów
	Wykaz zmian danych ewidencyjnych dla punktów granicznych

Porównywanie współrzędnych - moduł obliczeniowy umożliwiający wprowadzenie punktów parami i porównanie ich. Porównywane są współrzędne punktów (X,Y) oraz wysokość.

Podobnie działa funkcja Kontrola punktów umożliwiająca kontrolę punktów o takich samych współrzędnych lub położonych blisko siebie podczas pracy na tabeli współrzędnych.

W wyniku obliczeń uzyskuje się raport z punktami i różnicami pomiędzy nimi (dx, dy, dh, dl) oraz azymut. Ponadto istnieje możliwość uśredniania współrzędnych punktów i zapisu ich do bazy oraz możliwość synchronizacji współrzędnych ze zbiorem roboczym.

Dodawanie punktów do tabeli jest możliwe dzięki wklejeniu współrzędnych kolejno do Tabela1 i Tabela2, dostępna jest również opcja poprzez wpisanie numeru punktu, który znajduje się już w tabeli współrzędnych lub poprzez wskazanie kolejnych punktów na mapie. W tym celu powinna być włączona opcja jak na rysunku poniżej. Zaznaczane punkty są wpisywane kolejno do tabeli 1 oraz 2 np.: chcąc porównać współrzędne punktów (1) oraz (1stkd) kolejno wybieramy za pomocą tej opcji w pierwszej kolejności (1) następnie (1stkd) taką kombinację możemy wykonywać do kolejnych punktów.

Możliwe jest również zaznaczenie pary punktów do porównania po przez zaznaczenie ich w tabeli i zapisaniu wschowsku. Następnie w module możemy za pomocą funkcji wklej współrzędne wybrać opcje Umieść w obu tabelach funkcja ta jest dostępna tylko dla dwóch punktów.

W module możliwe jest również wprowadzanie atrybutów punktów granicznych, wykonywanie analiz (filtrowanie, grupowanie) według różnych kryteriów (np. STB=2 i dl>020). Dostępna jest również funkcja sortowania punktów - ikona .

Odchyłki porównywanych punktów mogą być kolorowane w obliczeniach punktów zgodnie ze wskazanymi przedziałami - poniżej (bądź równym) albo powyżej zadanego promienia, (w ramach porównywanej pary punktów). W praktyce na czerwono oznaczone zostaną punkty o różnicy liniowej dl (dx/dy/dh) większej niż zadana wartość, a na zielono spełniające kryterium dl (dx/dy/dh) mniejsze (bądź równe), od tej wartości. Wywołać tę funkcję można z listy znajdującej się pod odpowiednim klawiszem na pasku narzędzi (rysunek poniżej).

Oznaczone w ten sposób mogą być również oznaczone w tabeli roboczej po wybraniu odpowiedniej opcji z listy pod przyciskiem wybranym z paska narzędziowego. (rysunek poniżej). Do tabeli współrzędnych można również zapisać wyliczone odchyłki dx, dy, dh, dl od punktów kontrolnych - Przy zapisie współrzędnych zapisz do tabeli dx,dy,dl,dh.

Tak przypisane do punktów odchyłki mogą być potem umieszczone np. w wykazach współrzędnych lub wyświetlone na mapie przy punktach. Odchyłki te w raporcie są oznaczane kolorem zielonym/czerwonym w zależności od zadanych wartości granicznych przez użytkownika. Wprowadzone modyfikacje ułatwiają wykonywanie analiz i przygotowanie raportów związanych z § 9. 5. Rozporządzenia w sprawie standardów...: w zakresie pomiarów sytuacyjnych i wysokościowych z wykorzystaniem technik satelitarnych GNSS...: Wyniki pomiaru kontrolnego muszą spełniać warunki: dx <= 0,12 m i dy <= 0,12 m oraz dh <= 0,09 m, jeżeli punkt kontrolny posiada określoną wysokość.

Opcja Synchronizuj dane pozwala użytkownikowi na aktualizacje współrzędnych zmienionych w tabeli roboczej już po wcześniejszym wprowadzeniu współrzędnych do okna porównania współrzędnych. Za pomocą użycia Zsynchronizuj współrzędne z tabelą roboczą. Opcja ta przydatna jest również podczas wczytania wcześniej zapisanego zadania, w którym możemy zaktualizować współrzędne jeśli uległy one zmianie. Druga opcja dostępna w tym pasku powoduje ustawienie odpowiadających sobie punktów w tabeli 1 i 2. Przydatne jeśli przez pomyłkę przyporządkujemy nie odpowiednie punkty do porównania.

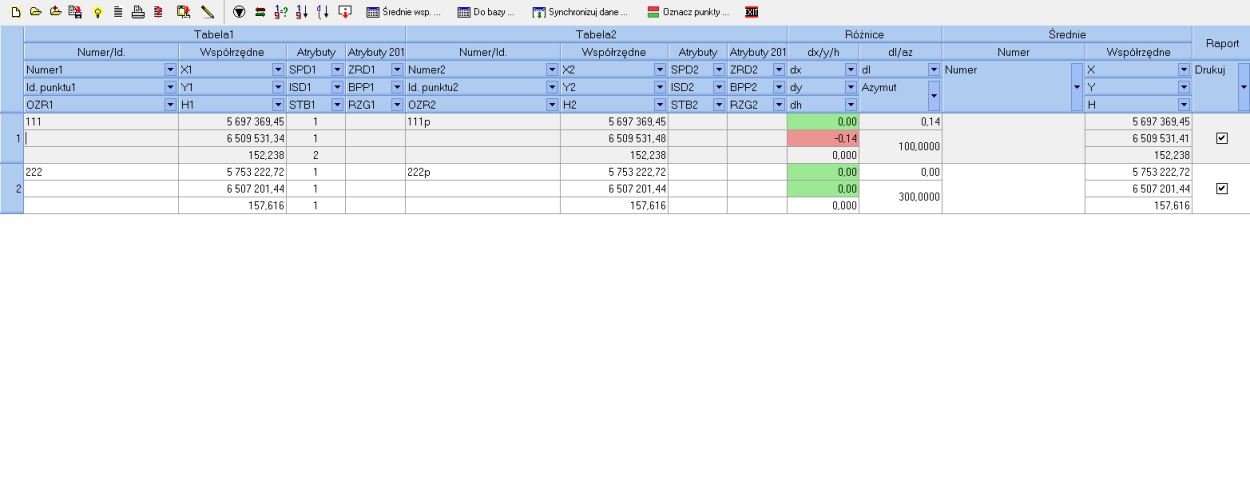

Przykład (na rzucie poniżej jest stary wygląd modułu; działanie funkcji się nie zmieniło):

Podstawowe przeznaczenie modułu to możliwość porównywania współrzędnych punktów granicznych, punktów osnowy oraz pikiet sytuacyjnych pomierzonych w terenie i otrzymanych z ośrodka dokumentacji geodezyjnej. Ponadto narzędzie ułatwia uśrednienie podwójnego pomiaru na punktach osnowy. Poniżej przykład porównania dwóch współrzędnych punktu granicznego, istniejących w bazie i pomierzonych. Po wykonaniu obliczeń uzyskano większą różnicę niż wskazaną w funkcji Oznacz punkty ... dy pomiędzy punktem z ośrodka, a pomierzonym większą od zadanej i oznaczył ją na czerwono. Oznaczone na zielono mają wartość mniejszą niż podana w opcji Oznacz punkty .... Można również nałożyć takie warunki dla dh oraz dl (opisano powyżej).

Z porównania współrzędnych można stworzyć raport, korzystając z gotowych formularzy, w tym z wykazu zmian danych ewidencyjnych dotyczących punktów granicznych. Więcej na temat tworzenia takiego wykazu w artykule Wykaz zmian danych ewidencyjnych dla punktów granicznych.
